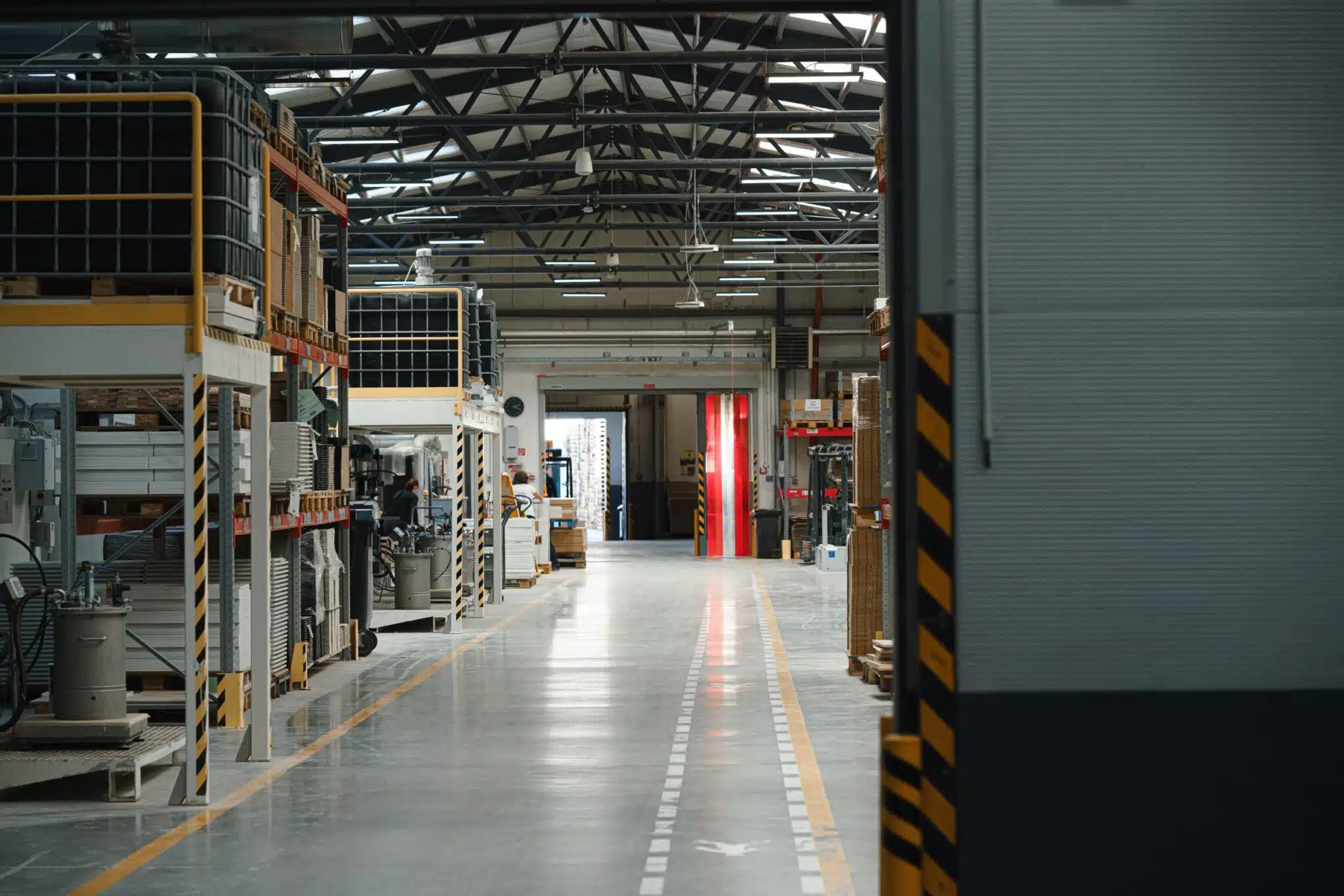

Marquage Entrepôtet Sol Industriel
Expert marquage sol entrepôt logistique et industriel : allées circulation, zones stockage, sécurité. Résine époxy haute résistance. Conformité Code du travail.
Réponse Rapide
Le marquage d'entrepôt logistique comprend éléments essentiels :
- ✓Traçage complet : Allées circulation (3-5m selon engins), zones stockage/rayonnages, passages piétons
- ✓Sécurité et évacuation : Zones sécurité, issues secours, emplacements équipements incendie
- ✓Matériau haute résistance : Résine époxy bi-composante, durée 5-8 ans sous trafic intensif engins
- ✓Conformité réglementaire : Codes couleurs ISO 7010 (jaune/blanc/rouge), Code du travail R4224-9
Dans un entrepôt logistique moderne, le marquage au sol est pilier fondamental. Il apporte bénéfices mesurables et critiques :
- →Sécurité équipes : réduit risques accidents engins-piétons de 50-70% (INRS)
- →Productivité optimisée : fluidifie circulation, accélère préparations commandes
- →Conformité réglementaire : répond obligations Code du travail et QHSE
- →Organisation spatiale : structure zones stockage/picking/expédition clairement
⚖️ Réglementation Code du Travail : Obligations Strictes
Articles R4224-1 à R4224-22 imposent aménagements sécurisés :
- •Largeur allées : Minimum 3m pour principales, majoré selon type chariot
- •Codes couleurs : Zones dangereuses signalées selon norme NF X08-003
- •Voies évacuation : Clairement matérialisées et dégagées en permanence
- •Contrôles Inspection : Mise en demeure ou arrêt activité si non-conformité
🛡️ Assureurs conditionnent garanties à présence marquage conforme et entretenu
📦 Notre Expertise Entrepôts & Logistique
Secteurs d'intervention :
- • Opérateurs logistiques (FM Logistic, XPO)
- • Industriels (Renault Trucks, Bosch)
- • Distributeurs (Auchan, Carrefour)
- • E-commerce (Cdiscount, Showroomprivé)
Processus complet :
- • Audit sécurité & analyse flux
- • Conception plan circulation optimisé
- • Matériaux haute résistance (époxy)
- • Maintenance préventive & contrats
🔗 Intégration WMS/ERP pour numérotation et traçabilité emplacements
📦 Types de Marquage : Solutions Complètes Entrepôt
Organisation optimale des flux logistiques avec marquages conformes Code du travail
Allées de Circulation
Voies principales conformes R4224-9
Les allées structurent les flux selon Code du travail R4224-9, garantissant sécurité et efficacité.
Allées principales
Minimum 3,00m même sans engins
Allées chariots
3,50-4,50m selon gabarit palette
Bidirectionnelles
Doubler largeur (7-8m) pour croisement
Passages piétons
1,20-1,50m protégés, séparés circulation engins
💡 Marquage technique : Lignes continues blanches/jaunes 10-15cm + flèches tous 10-15m + stops intersections. Résine époxy haute résistance.
Zones de Stockage
Délimitation rayonnages
La délimitation optimise la capacité et facilite les inventaires avec une traçabilité parfaite.
Pieds rayonnages
Carré/L 15x15cm signale obstacles (évite heurts chariots)
Délimitation travées
Lignes blanches 5-10cm matérialise emplacements palettes
Codes couleurs zones
RéceptionStockagePickingQuarantaine
Numérotation WMS
Coordonnées allée-travée-niveau (ex: A3-12-02)
📱 Innovation : Codes QR au sol (1 par emplacement) pour inventaire mobile temps réel.
Zones de Sécurité
Évacuation et protection incendie
La sécurité incendie impose des marquages conformes aux arrêtés 1993/2001.
Issues secours
Lignes vertes 15cm + pictogramme directionnel tous 5m
Équipements incendie
Carré rouge 1x1m devant extincteurs/RIA/alarmes (dégagé)
Voies évacuation
Bandes vertes 20cm parallèles, largeur 1,50m min, sans obstacle
Zones danger
Zébras jaune/noir 45° (risque chute/heurt/chimique)
💡 Option photoluminescent : Matériau visible sans électricité (panne/fumée) pour sécurité maximale.
Passages Piétons
Circulations protégées
La séparation stricte des flux piétons-engins réduit les accidents de 60-70%.
Passages piétons zébrés
Bandes blanches 50cm alternées, 1,20-1,50m largeur, traversent allées
Couloirs protégés
Lignes jaunes doubles 10cm écartées 1,20m longent zones stockage
Zones piétonnes exclusives
Damier blanc/gris, interdites engins
Bandes podotactiles
Relief 5mm avant zones danger (accessibilité malvoyants)
Résine antidérapante R11
Passages fréquents (bureaux, vestiaires, réfectoire)
🛡️ Réduction accidents : Séparation flux diminue incidents 60-70% selon INRS.
🏭 Secteurs d'Activité : Nos Références
Expertise sectorielle adaptée aux contraintes spécifiques de chaque industrie
Logistique & E-commerce
Hautes cadences & flux tendus
Les plateformes logistiques e-commerce exigent des marquages haute performance pour des opérations intensives.
🎯 Spécificités
- •Picking intensif : milliers passages/jour
- •Cross-docking rapide : flux tendus sans stock
- •Multi-températures : ambiant, frais, surgelé
- •Automatisation : AGV, convoyeurs
- •Surfaces : 5000-30000 m²
📍 Références
FM Logistic Lyon-Corbas (18000m²), ID Logistics, Cdiscount, Viapost, GXO Logistics
🛠️ Solutions
Résine époxy brillante + thermoplastique structuré zones sollicitées
Industrie Manufacturière
Production & assemblage
Les sites de production cumulent des contraintes extrêmes nécessitant marquages renforcés.
⚙️ Contraintes
- •Engins lourds : jusqu'à 25 tonnes
- •Produits chimiques : huiles, solvants, acides
- •Chocs thermiques : zones chaudes/froides
- •Nettoyage intensif : quotidien haute pression
🎯 Zones critiques
Ateliers fabrication, lignes assemblage, stockage MP/composants, quais expédition
📍 Références
Renault Trucks, Bosch, Volvo Trucks, SKF, Vallourec, STMicroelectronics
🛠️ Solutions
Résine époxy renforcée charges minérales + résistance chimique maximale
Agroalimentaire
Secteur frais & HACCP
L'industrie agroalimentaire impose une hygiène stricte HACCP et environnements extrêmes.
❄️ Environnements difficiles
- •Chambres froides : -25°C à +5°C (gel-dégel)
- •Zones humides : lavage 100% eau + détergents
- •Hautes cadences : rotation rapide produits
- •Audits qualité : traçabilité totale requise
🎨 Codes couleurs HACCP
📍 Références
Pomona, Brake France, Transgourmet, Metro Cash&Carry, abattoirs, laiteries
🛠️ Solutions
Résine époxy modifiée basse température + finition brillante sans COV
Pharmaceutique
Chimie fine & BPF
Les secteurs réglementés exigent une traçabilité absolue et un zonage strict.
🔬 Zonage réglementaire
- •Zones blanches/grises/noires : niveaux propreté BPF
- •Zones ATEX : atmosphères explosives
- •Stockage ADR : produits dangereux classés
- •Quarantaine : avant libération QA
⚡ Marquage spécifique
Résistance solvants organiques • Antistatique (charges électriques) • Codes couleurs réglementaires • Traçabilité RFID
📍 Références
Sanofi Lyon-Gerland, LFB biotechnologies, Boiron Messimy, CMO pharmaceutique
🛠️ Solutions
Résine époxy vinylester résistance chimique + primaire antistatique
Notre méthodologie de marquage entrepôt
8 étapes pour un entrepôt conforme et sécurisé
Étape 1 : Audit sécurité et flux
Analyse circulation actuelle, comptage engins/jour, identification points noirs accidents, relevé dimensionnel précis, conformité réglementaire.
Étape 2 : Plan circulation optimisé
Conception plan AutoCAD intégrant sens unique, élargissements croisement, zones picking optimisées, séparation flux piétons-engins.
Étape 3 : Choix matériaux résistants
Sélection résine époxy selon trafic (3-25 tonnes), contraintes chimiques/thermiques, budget. Calcul consommation précis (kg/m²).
Étape 4 : Planning intervention
Organisation phasage zones (20-25%/nuit), intervention nocturne ou week-end, coordination responsable exploitation, sécurisation chantier.
Étape 5 : Préparation support
Grenaillage mécanique ou ponçage béton (adhérence optimale), aspiration poussières, primaire accrochage époxy, ragréage fissures si nécessaire.
Étape 6 : Application résine
Traçage laser allées, application résine époxy rouleau/pistolet (épaisseur 800-1200 microns), pochoirs pictogrammes, saupoudrage antidérapant zones piétonnes.
Étape 7 : Numérotation et traçabilité
Marquage coordonnées emplacements, codes QR au sol (scan mobile), signalétique verticale murale, panneaux directionnels suspendus.
Étape 8 : Réception et DOE
Contrôle conformité largeurs, visibilité, adhérence. Dossier technique complet (plan AutoCAD, certificats matériaux, guide maintenance). Formation équipes exploitation.
⏱️ Délais typiques : Petit entrepôt 1000-2000m² : 3-5 nuits. Entrepôt moyen 3000-8000m² : 2-3 semaines (8-12 nuits intervention). Grand entrepôt 10000-30000m² : 4-8 semaines avec phasage progressif. Remise en service zone traitée : 12h circulation piétons, 48-72h chariots chargés.
Matériaux pour marquage entrepôt industriel
Résistance maximale au trafic intensif d'engins
| Matériau | Durée vie | Charge max | Coût /m² | Usage recommandé |
|---|---|---|---|---|
| Peinture Époxy Monocomposant | 6-12 mois | ≤ 3 tonnes | 8-15 € | Zones piétonnes exclusives, bureaux |
| Résine Époxy Bi-composante ⭐ | 5-8 ans | ≤ 15 tonnes | 25-45 € | Standard entrepôts, chariots élévateurs, trafic intensif |
| Résine Époxy Renforcée | 8-12 ans | ≤ 25 tonnes | 40-70 € | Industrie lourde, chariots grande capacité, charges exceptionnelles |
| Thermoplastique Extrudé | 4-6 ans | ≤ 20 tonnes | 35-60 € | Zones haute rotation (picking), durabilité supérieure |
| Résine Polyuréthane | 6-10 ans | ≤ 18 tonnes | 45-80 € | Environnements chimiques agressifs, chambres froides |
⚗️Résine époxy bi-composante : notre recommandation ⭐
Performances techniques
- • Résistance mécanique : Compression 80-90 MPa, traction 25-30 MPa
- • Adhérence béton : 3-4 MPa (arrachement supérieur résistance béton)
- • Résistance abrasion : 0,03-0,05 g (test Taber 1000 cycles)
- • Résistance chimique : Huiles, graisses, essence, acides dilués, bases
- • Chocs thermiques : -20°C à +80°C sans décollement ni fissuration
- • Temps durcissement : 12h piéton, 48-72h charge lourde (20°C)
Avantages opérationnels
- • Finition brillante facilitant nettoyage industriel
- • Large palette couleurs (codes couleurs normalisés)
- • Épaisseur maîtrisée 800-1200 microns (contrôle jauge humide)
- • Sans solvant (COV < 50 g/L), conforme décret 2011-321
- • Application airless ou rouleau selon surface
- • Garantie 5 ans usage normal, 3 ans trafic très intensif
💡 Pourquoi la résine époxy pour entrepôts ?
Pour entrepôt 5000 m² avec 15 chariots élévateurs (150 rotations/jour), investissement résine époxy (150 000 €) vs peinture (50 000 €). Mais renouvellement peinture annuel (50K x 8 ans = 400K €) vs résine unique 8 ans (150K €). Économie totale : 250 000 € sur 8 ans + gain productivité (zéro interruption maintenance répétée). ROI atteint année 3.
🎨 Codes couleurs normalisés industrie (NF X08-003)
Jaune (RAL 1023)
Zones dangereuses, obstacles, risques chute/heurt, bordures quais, protections poteaux
Blanc (RAL 9016)
Circulation générale, allées, délimitation zones stockage, emplacements palettes
Rouge (RAL 3000)
Interdictions, équipements incendie, issues secours, zones sensibles/interdites
Vert (RAL 6024)
Issues secours, évacuation, premiers secours, zones sécurisées
Bleu (RAL 5015)
Obligations (port EPI), indications, zones picking/préparation, circulation piétons
Orange (RAL 2009)
Zones temporaires, travaux en cours, maintenance, zones quarantaine/litige
Normes et réglementation entrepôts
Conformité Code du travail et normes sécurité
⚖️Code du travail : circulation et sécurité
Articles R4224-1 à R4224-22 imposent aménagements circulation sécurisée : largeurs allées adaptées engins (minimum 3m principales), séparation flux piétons-véhicules, signalisation obstacles et dangers, issues secours dégagées en permanence (largeur 0,90m minimum, 1,40m si >50 personnes), éclairage suffisant voies circulation. Article R4227-1 à R4227-57 (incendie) : dégagements, équipements accessibles, plans évacuation affichés. Inspection travail contrôle régulièrement, sanctions : amende 1500 € par infraction (3000 € récidive) + mise en demeure + arrêt activité possible.
📏Largeurs allées selon types d'engins (R4224-9)
| Type d'engin | Largeur minimale | Largeur recommandée | Bidirectionnel |
|---|---|---|---|
| Transpalette manuel | 1,40 m | 1,80 m | 2,50 m |
| Transpalette électrique | 2,00 m | 2,50 m | 4,00 m |
| Gerbeur | 2,50 m | 3,00 m | 5,00 m |
| Chariot élévateur frontal | 3,50 m | 4,00-4,50 m | 7,00-8,00 m |
| Chariot à mât rétractable | 3,00 m | 3,50 m | 6,00 m |
Sécurité incendie et évacuation
Arrêtés 4 novembre 1993 (ERP type M - magasins) et 5 août 1992 (entrepôts couverts) imposent : issues secours dégagées 24/7, balisage phosphorescent évacuation, extincteurs tous 200m² (15m parcourus max), RIA tous 30m linéaires, alarme sonore audible partout. Plan évacuation affiché entrées + points rassemblement extérieurs identifiés. Exercices évacuation obligatoires 1/an minimum. Commission sécurité inspecte tous 1-3 ans selon classement ICPE.
Optimisation des flux logistiques
Gagnez 15-30% de productivité
➡️ Sens unique généralisé
Circuit one-way élimine croisements dangereux, réduit accidents 60%, améliore fluidité. Boucle continue : réception → stockage → picking → expédition. Marquage fléchage dense (tous 10m) + panneaux suspendus hauteur.
Gain constaté : +25% rotations/heure, -40% temps attente croisement
↔️ Zones croisement élargies
Intersections critiques élargies 5-6m (vs 3,50m courant) permettent croisement sécurisé. Miroirs convexes angles morts. Stop au sol obligatoire axe secondaire. Éclairage renforcé LED.
Sécurité : -70% collisions intersections, visibilité 360°
📦 Zones picking optimisées
Circuit picking linéaire sans retour arrière. Codes couleurs familles produits. Numérotation séquentielle (ordre préparation). Allées 2,50m (transpalettes picking). Éclairage 500 lux (norme EN 12464-1).
Productivité : +30% lignes/heure, -15% erreurs préparation
🎯 Méthodologie optimisation flux SMPL
Notre bureau d'études analyse vos flux actuels (comptage engins, chrono opérations, cartographie accidents) puis modélise scenarios optimisation par logiciel simulation 3D. Livrables : plan circulation optimisé, estimation gains productivité quantifiés, ROI prévisionnel investissement marquage.
Gains moyens mesurés clients : +20-30% rotations engins/heure, -40-60% accidents circulation, -15-25% temps préparation commandes, ROI 12-18 mois.
Zones d'intervention : entrepôts Rhône-Alpes
SMPL équipe les plateformes logistiques et sites industriels régionaux
🏙️ Rhône (69)
- • Lyon-Corbas (zone logistique)
- • Saint-Priest / Genas
- • Vénissieux (zone industrielle)
- • Meyzieu, Jonage
- • Nord Isère (Bourgoin, Villefontaine)
+150 entrepôts équipés (5000-30000m²)
⛰️ Loire (42)
- • Saint-Étienne (zones industrielles)
- • Roanne et Nord Loire
- • Andrézieux-Bouthéon
- • Montbrison
- • Firminy, Rive-de-Gier
Industrie manufacturière et logistique
🏔️ Isère (38)
- • Grenoble et Sud Isère
- • Vienne et Nord (Bourgoin)
- • Voiron
- • Saint-Quentin-Fallavier (logistique)
- • La Tour-du-Pin
Zones industrielles et technologiques
Tarifs marquage entrepôt : devis sur-mesure
Tarifs indicatifs 2025
Prix au m² (résine époxy)
📦 Forfaits par taille entrepôt
- • 1000-2000 m² : 30 000-70 000 € (allées + zones + numérotation)
- • 3000-5000 m² : 90 000-180 000 € (optimisation flux incluse)
- • 8000-15000 m² : 240 000-500 000 € (étude flux + plan AutoCAD)
- • 20000+ m² : Sur devis (phasage pluriannuel possible)
📞 Devis personnalisé gratuit
Chaque entrepôt est unique. SMPL réalise audit gratuit sur site : analyse flux, comptage engins, relevé dimensionnel, identification contraintes. Devis détaillé sous 48-72h avec plan circulation optimisé.
Demander un audit gratuit →ℹ️ Informations tarifaires
- • Tarifs 2025 HT, peuvent varier selon état sol, contraintes accès, délais
- • Préparation support incluse (grenaillage/ponçage selon besoin)
- • Intervention nocturne/week-end : sans supplément (standard entrepôts)
- • Dégressivité à partir 5000 m² (-10 à -20%)
- • Garantie : 5 ans résine époxy usage normal, 3 ans trafic très intensif
Questions fréquentes - Marquage Entrepôt
Toutes les réponses à vos questions
Projet de marquage entrepôt ou site industriel ?
SMPL vous accompagne : audit sécurité gratuit, plan circulation optimisé, résine époxy industrielle haute résistance, conformité Code du travail. Logistique, industrie, e-commerce. Rhône (69), Loire (42), Isère (38).
